WH-300系列分布式蓄電池在線管理系統
一、產品介紹：
WH-300系列分布式蓄電池在線管理系統主要功能為：實時監測電池整組電壓、充放電電流、單體電池電壓、單體電池內阻、單體電池溫度、環境溫度等；任何電池參數超出閥值后可以自動告警，并精確預警性能劣化的電池，支持接入第三方軟件平臺。

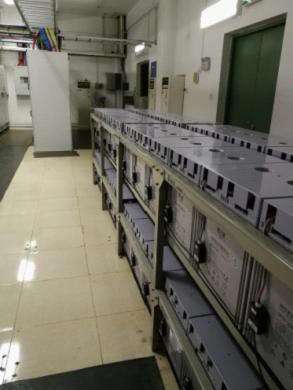

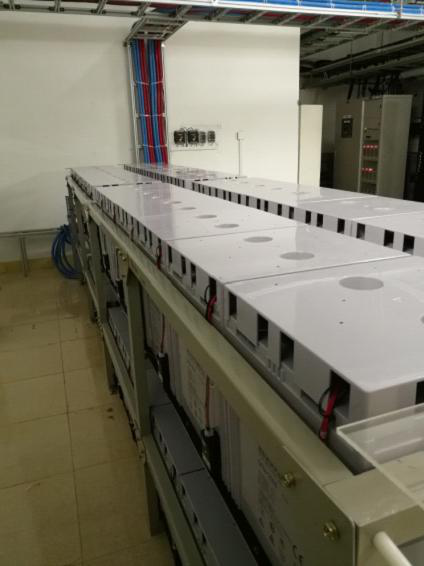

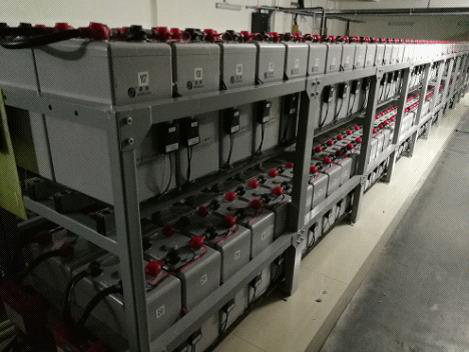

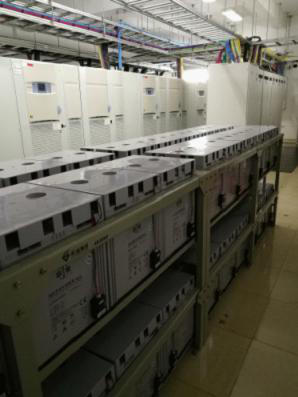

每個WH-07模塊可長期在線監測包括電池電壓，內阻和溫度的電池信息，可以將電池故障和電力系統停機的風險降至最低。收集模塊可以自動輪巡每個WH-07模塊數據，定時自動測試電池內阻，將電池相關數據進行分析、處理、保存和上傳數據中心；每個WH-07模塊和蓄電池一一對應，WH-07模塊通過導軌或者粘貼固定于電池架，每一個單體配置一個WH-07模塊，連接線短，這樣使得現場施工布線非常簡單。可以與 收集模塊、監控主機配合，組成分布式蓄電池管理系統，綜合管理和維護蓄電池組，查看電池運行的狀態參數。
二、系統組成

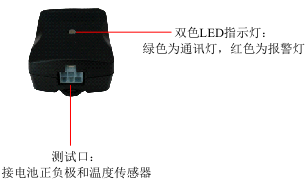

1、WH-07模塊（圖2）：用于單體電池的電壓、內阻、溫度的電池數據監測采集；
2、收集模塊（選配） (圖4)：
用于PC機一對多與WH-07模塊通訊，通過收集模塊中的CPU，自動將總線內的所有WH-07模塊的各項數據收集起來，統一通過串口發送給PC機或者第三方軟件集成系統。適用于模塊數量多的場合。
指令可以召測整個總線內模塊的數據。
3、監控主機（選配）（圖5）：提供人機交互界面，實時數據和告警顯示，數據保存和輸出控制，與系統軟件通訊；
4、監測系統軟件（選配）：用于蓄電池組的數據管理、查詢和電池數據統計、分析、打�。�
5、其他附件：電流互感器、總電壓采集線、單體監測線、主機電源線等。
系統圖 (圖1)
三、主要功能
1、WH-07模塊 （圖2）
Ø 實時單體內阻在線測試，內阻測試不產生熱量，安全可靠。
Ø 實時監測電池單體電壓，超限時自動告警，告警時模塊面板紅色指示燈閃爍。
Ø 實時監測單體電池內部溫度，超限時自動告警，告警時模塊面板紅色指示燈閃爍。
Ø 模塊帶光電隔離，支持MODBUS協議，極易接入第三方監控系統。
Ø 端口EMC設計，具有超強的抗電磁干擾能力，對高頻UPS電池組均能夠達到很高的測量精度。
2、收集模塊（圖4）
收集模塊是用于通信協議轉換的模塊，通過該模塊可以將信號轉換成RS485接口，傳輸給監控計算機或監控主機可以從連接在總線上的所有的WH-07模塊獲取數據；可以和組測試模塊配合實時監測電池組的總電壓和電流。
Ø 可以監測每組電池的組電壓、充放電電流、環境溫度；
Ø 輪巡讀取每個WH-07模塊測得的電池電壓、內阻與溫度值；
Ø 帶一個RS485口，可接入到上位機。
3、監控主機 圖4
Ø 實時顯示電池組的總電壓、總電流、每節電池的內阻、電壓、溫度等電池的工作狀態信息。
Ø 多種異常報警功能：總電壓異常、電流異常、溫度異常、單體電壓異常、內阻異常、模塊通訊異常、浮充電壓異常等報警。
Ø 具有充、放電過程數據存儲記錄功能。
Ø 異常報警、歷史數據查詢功能。
Ø USB數據轉存接口。
Ø 配合充、放電儀進行電池放電活化功能。
Ø 帶有RS232、RS485、RJ45通訊端口。
Ø 主機電源：交流220V 或 直流48V等
四、技術參數：
|
項目名稱
|
規格型號
|
|
產品名稱
|
WH-07-02V
|
WH-07-12V
|
|
電池電壓
|
2V
|
12V
|
|
內阻測量范圍
|
0~20mΩ
|
0~200mΩ
|
|
內阻測量精度
|
±2%
|
±2%
|
|
單體電壓測量范圍
|
1~3V
|
4~16V
|
|
單體電壓測量精度
|
±(0.1%+1mV)
|
±(0.1%+10mV)
|
|
溫度測量范圍
|
-10~80℃
|
-10~80℃
|
|
溫度測量精度
|
±1℃
|
±1℃
|
|
耗電量（電池取電方式）
|
＜60mA
|
＜25mA
|
|
監測能力
|
支持250個模塊并網
|
|
通信接口
|
RJ11
|
|
通訊協議
|
標準MODBUS協議
|
|
工作溫度
|
-5℃～50℃
|
|
相對濕度
|
5％～90％
|
|
安裝方式
|
DIN導軌和粘接
|
五、軟件功能介紹
Ø 內阻分析功能：當電池放電時自動測試每節單體電池內阻值。
Ø 能進行內阻的，歷史記錄對比和整組內阻對比分析電池的容量。
Ø 多種異常報警功能：總電壓異常、電流異常、溫度異常、單體電壓異常、模塊通訊異常、浮充電壓異常等報警。
Ø 對主機進行參數設定功能。
Ø 異常報警查詢功能
Ø 讀取歷史放電數據功能
Ø 自動生成并打印蓄電池放電報告功能
Ø 自動分析電池的容量，并對落后提出處理建議
Ø 遠程IE瀏覽器登陸功能，手機APP訪問功能
